ミニXLRケーブルの自作はすげーかったるいって話

メンテナンス ケーブル

好きなように生き、好きなように書く
IT傭兵兼週末ギター弾きの落書帳。



エレキギターを長くやってると、

既製品を買うより自作する方が安くつくことがある。

ケーブルもその一つ。



超大まかにいうと価格の内訳はこんなん。

材料費以外を自分がかける手間に置き換えるカンジ。

ーーーーーーーーーーーーーーーーーー

・既製品の場合

材料費 + メーカーの販管費 + 販売店の手数料とかもろもろ



・自作の場合

材料費 + 自作する手間と思い出(プライスレス)

ーーーーーーーーーーーーーーーーーー



フォン-フォンのケーブル自作だけなら、

これまでに何本もやってるし、

他にも事例があるので記事にするほどではない。



先日Line 6 Relay G50を入手したものの、

送信機に使うケーブルの予備がなかったため、

フォン-ミニXLRのケーブルを自作したので、

その時の話を。



■ミニXLR-フォンケーブルの材料

・ミニXLRコネクタ

www.soundhouse.co.jp



・ケーブル

自宅に5m分残ってたので、コイツをチョイス。

www.soundhouse.co.jp

 自分は60cmで作ったが、長さは好きに決めればいい。



・フォンコネクタ

基本的にモノラルフォンであれば、

各ショップのラインナップから自由に選べばいい。



サウンドハウスだけでもこれだけある。

http://www.soundhouse.co.jp/search/index?i_type=c&s_category_cd=800



 今回はBELDENのL字パッチケーブルを分解、

再利用した。たぶんSwitchCraft製と思われる。



・熱収縮チューブ

    無ければビニールテープで代用可



■道具

・ケーブルを剥くもの

    カッター、ラジオペンチ、ハサミとかでOK



・はんだごて

・はんだ

・テスター or ケーブルチェッカー



■作り方

ちょうどジョージエルスのケーブルを使って自作している動画があった。

www.youtube.com



ジョージエルスのケーブルは芯線の周りを網線が覆っている構造である。

上記動画のように、コネクターごとに線の分け方が異なる。

・フォンコネクター側

芯線、網線をそれぞれねりねりしてまとめる

計2本

・ミニXLRコネクター側

芯線はそのままねりねりしてまとめる

網線は2か所に分けてねりねりしてまとめる

計3本



芯線と網線のミニXLRコネクターへのはんだ付けについては

下記参照。

effectorlab.com



■作り方

製作工程の写真を撮り忘れたので、

似たような製作記を。

blog.g-fellows.com



この方の場合、作る時も作った後も相当苦労したもよう。

主にミニXLRコネクターのはんだ付けで、

こんなポイントがある。

・ケーブルが通らない

    ジョージエルスのケーブルといえど、この点は変わらなかった。

   赤丸部分が細くて、ハサミでカットした後、リーマーで数ミリほど

    穴を拡張しないとケーブルを通すことができない。

    ↓
    【Relay】TA4fケーブルを自作するには?



・端子が小さい

    自分は目だけはいい方で、数百m先に立つおばちゃんが

    落とした小銭も見えるため、あまり苦労することはなかったが、

    端子がケーブルのねりねりした網線より細い。

    見えるには見えたが、視力低下とかしてるとやりづらい。

    あと、線が端子に乗らなかったりするので、ねりねりした後、網線をラジオペンチで潰すなどして、

    何とか細くしないとだめっぽい。



できあがりはこんなん。

L字フォンコネクターが1個余ったので、

ジョージエルスのケーブルを使った方は細くて心もとないため、

熱収縮チューブを2枚ずつ重ねて太くしてある。

f:id:shadowskill_g:20170227113503j:image

作業中、はんだごてを当て過ぎたせいか、

ミニXLRコネクターを一個おしゃかにしてしまった。

予備のコネクターを用意しといてよかったよ。



フォン-フォンのケーブルは30分で導通まで確認できたのに対して、

フォン-ミニXLRのケーブルは2時間以上かかった。



というわけで、

試行錯誤が面倒と思う方には、

おとなしく既製品のミニXLRケーブルの

購入をオススメする。

BELDENのケーブル60cm、SwitchCraftのプラグという仕様なら、

1本4000円ほどで買える。



〇バンド関連

MECHANICAL TEDDY official HP

mechanicalteddy.com

最新アルバム
HAPPY DEAD CORSTERトレーラー


アルバム購入はこちら



FANTOM Twitter


〇自分関連

Twitter





エフェクターの話 ~我が家のOver Drive/Booster 六歌仙~

エフェクター

好きなように生き、好きなように書く
IT傭兵兼週末ギター弾きの落書帳。



これまで色んなOver Drive/Boosterペダルをリハ、ライブに投入してきた。

今回は現在も手元に残っているペダルを紹介する。



音が気になる人は、Youtubeでサンプル音源を探せばいくらか出てくる。



Catalinbread Silver Kiss MK2

f:id:shadowskill_g:20170219142011j:image

おそらく6個の中では一番優等生なキング オブ ごく普通のTS系Over Drive。

メーカーのラインナップの中ではユーザーからの評価が高いペダルの一つ。



コントロール:Gain、Volume、3バンドEQ

■Earthquaker Devices White Light

 f:id:shadowskill_g:20170219142027j:image

アメリカ オハイオ州発のOver Drive。

White Lightという名前の通り、清廉潔白…、だと思うじゃん。

そのイメージのまま音出すと、痛い目をみる。



コントロール:Level/Gain/Weightツマミ、コンプレッション感を付加するミニスイッチ



Weightノブを0もしくはその近辺にすればクリアでソリッド感のあるオーバードライブサウンドという印象。ノブを上げていくとダークな荒々しい感じになり、MAX辺りにいけばブチブチとしたファズっぽくなる。



■Soulpower Instruments Fleur

f:id:shadowskill_g:20170210164705j:plain



静岡県のペダルビルダーSoulpower InstrumentsのOver Drive。

とあるセミナーでLandgraff Dynamic Over Driveの回路がベースのエフェクターを作った時のキットと同じもの…、の完成品。



コントロール:Gain、Volume、Tone、クリッピング切替スイッチ



Dynamic Over DriveにSoulpower Instrumentsならではの解釈を加え、

太く艶のある音になったワンオフ品。



DOD 250 Preamp/Overdrive Real Grey Mod by A.R.T.Music

f:id:shadowskill_g:20170208163828j:plain

この商品、同社からそれぞれ筐体の色、

回路変更を経て販売されている。

・灰色(インギー先生が使ってたやつ)

・黄色

・インギー先生色(シグネチャーモデル)



本機は灰色だった時期のペダルと同じ回路構成にしたという

Over Driveペダルの改造品。



コントロール:Gain、Volume、ローファットスイッチ、モード切替スイッチ、高域補正ノブ



より太く、暴れる音に。



■Lizard Leg Effects Flying Dragon

f:id:shadowskill_g:20170208163947j:plain



この中で唯一のクリーンブースター。

元々はアンプのSEND/RETURNループに入れ、

音量上げにも使用していた。



コントロール:Boost



 今ではアンプの前段に入れるブースターとして使用。

Boostを3時以降に設定すると暴れる出音になる。



■BD-2 el Diablo mod by Soulpower Instruments

f:id:shadowskill_g:20170216172850j:plain

Fleurと同じく、Soulpower Instruments さいとうさんに

改造してもらったBOSS BD-2。

BD-2本体の音質向上に加え、これでもかというくらい、

スイッチ、ノブが追加されている。



コントロール:Gain、Volume、Tone、ローファットスイッチ、プレゼンススイッチ、クリーン音Gain、クリーン音Tone、1ノブブースターのVolume



BD-2の改造品は他社からたくさん販売しているが、

これほど多機能になったものは知らない。

原音とエフェクト音をミックスできること、

1ノブのブースターがあるおかげで、

音が太くもFleurやDOD 250と違う印象を与える。



とまあ、おそらくもうこれ以上買うことも、

手放すこともないと思われる。

今後も末永く使っていくつもり。



f:id:shadowskill_g:20170221121246p:plain

最近新宿のロックインで2個ほど試奏したけどな!



続く。



〇バンド関連

MECHANICAL TEDDY official HP

mechanicalteddy.com

最新アルバム
HAPPY DEAD CORSTERトレーラー


アルバム購入はこちら



FANTOM Twitter


〇自分関連

Twitter





よくアクセスがある記事ランキング3

このブログが始まってからもうすぐ4ヶ月。



はてなブログアクセス解析から、

当ブログでアクセスが多い記事をランキングにしてみた。



まずは第3位から。

shadowskill-g.hatenablog.com



仙台に遠征行って帰宅した直後に

書いた記事。

長距離移動旅でくたくたの体でビール飲みながら、

PC起動して書いたような気がする。



次に第2位。

shadowskill-g.hatenablog.com



おー。

FANTOMに参加したことから書いた記事。

3月下旬からちょくちょくライブしていくよー。

アー写はワシが真ん中で偉そうに腕組んで立ってはいるものの、

実はリーダーではありませぬ。



最後、第1位は…。



shadowskill-g.hatenablog.com



やってること自体は、

ギターのブリッジ裏に割り箸挟んだだけで、大したことでは全くないんだけどね。



フロイド・ローズ式ブリッジ使用者は今も昔も

チューニングの狂いに悩まされ、Google検索結果に

当ブログの記事も含まれているようで。



いずれにせよ、

これまでも細々とブログやってる中、

見てもらえてることは素直にうれしいものである。



今後もゆっくりマイペースではあるが、

続けていこうと思う。



○バンド関連

MECHANICAL TEDDY official HP

mechanicalteddy.com

最新アルバム
HAPPY DEAD CORSTERトレーラー


アルバム購入はこちら



FANTOM Twitter


○自分関連

Twitter





使用中の機材まとめ ~とりあえず理想の形に近づいてきたので全体像を~

エレキギター エフェクター アンプ

好きなように生き、好きなように書く
IT傭兵兼週末ギター弾きの落書帳。



ブログが始まってから今日までの間、

ギターアンプエフェクターについて、

小出しで紹介してきた。



今回は↓で少しコメントした通り、

上記の機材をどのように使っているかを紹介する。

shadowskill-g.hatenablog.com



最初にやっとけばよかったかも。

では早速2つの切り口で説明していく。

・音の流れ

MIDI信号の流れ



■音の流れ

まず普段どんなアンプの積み方をしているかを。

撮影場所はリハスタだが、ライブでもこんなん。

f:id:shadowskill_g:20170210202159j:image



上から

ギターアンプ(ヘッド)

マルチエフェクター

ラックケース

スピーカーキャビネット(写真のはリハスタで借りたもの)



ライブハウスで一目見ると、高さのせいか

ごっついと思う方もいたかもしれないが実際のところ、

ギターアンプ周りは縦に積んでる数が

他人より1~2つ多いだけで、

冷静に整理すればどうということはないのである。



図にするとこんなん。

f:id:shadowskill_g:20170210120707j:plain

流れはこんなかんじ。

図の右から振ってある番号と合わせて。

  1. ギターで何か弾く。ワイヤレス経由でラックケースに。
  2. ワイヤレス受信機→ペダルボード→ギターアンプ(ヘッド)に。
  3. ギターアンプ(ヘッド)のプリ部→マルチエフェクターに。
  4. マルチエフェクターでエフェクト処理→ギターアンプ(ヘッド)のRETURN端子→パワー部の順に流れる。
  5. 上記4まででエフェクト処理、ギターアンプ増幅された音がスピーカーキャビネットから出る。



MIDI信号の流れ

MIDIという単語がこれまでに何度が出てきているが、

下記のURLの通り、MIDIを使う目的はアンプはじめ、機器の切り替えである。

MIDIが良く分かる。バンドマンのためのDTMの基礎知識-2ページ



自分の機材はMIDIによるチャンネル、プリセットの制御をしている。

shadowskill-g.hatenablog.com



MIDIフットコントローラーと表記しているG-LAB GSC-3が、

3つのMIDIチャンネル向けに信号を送信できるため、

3台の機器を同時に切り替えることができる。

(1)マルチエフェクター

    プリセット切替

(2)ギターアンプ(ヘッド)

    チャンネル、モード切替(※)

    ※.Mini Amp Gizmoによる信号変換あり

(3)ペダルボード

    ブースター/ノイズサプレッサーのON/OFF切替



前のと同じかんじで図にするとこんなん。

f:id:shadowskill_g:20170210120730j:plain

  1. MIDIフットコントローラーからマルチエフェクターに向けて信号を送信する。
  2. マルチエフェクターのプリセットが切り替わる。ラックケースのMini Amp Gizmoに向けて信号をスルーする。
  3. ギターアンプ(ヘッド)のチャンネル/モード、ペダルボードのエフェクターON/OFFが切り替わる。

順番に書いたが、切替にかかる時間は0.1秒前後なので、

スイッチを一回踏めばほぼ一瞬で切り替えることができる。



演奏中に地団駄踏んでるように見える

事態から解放されたのだ。

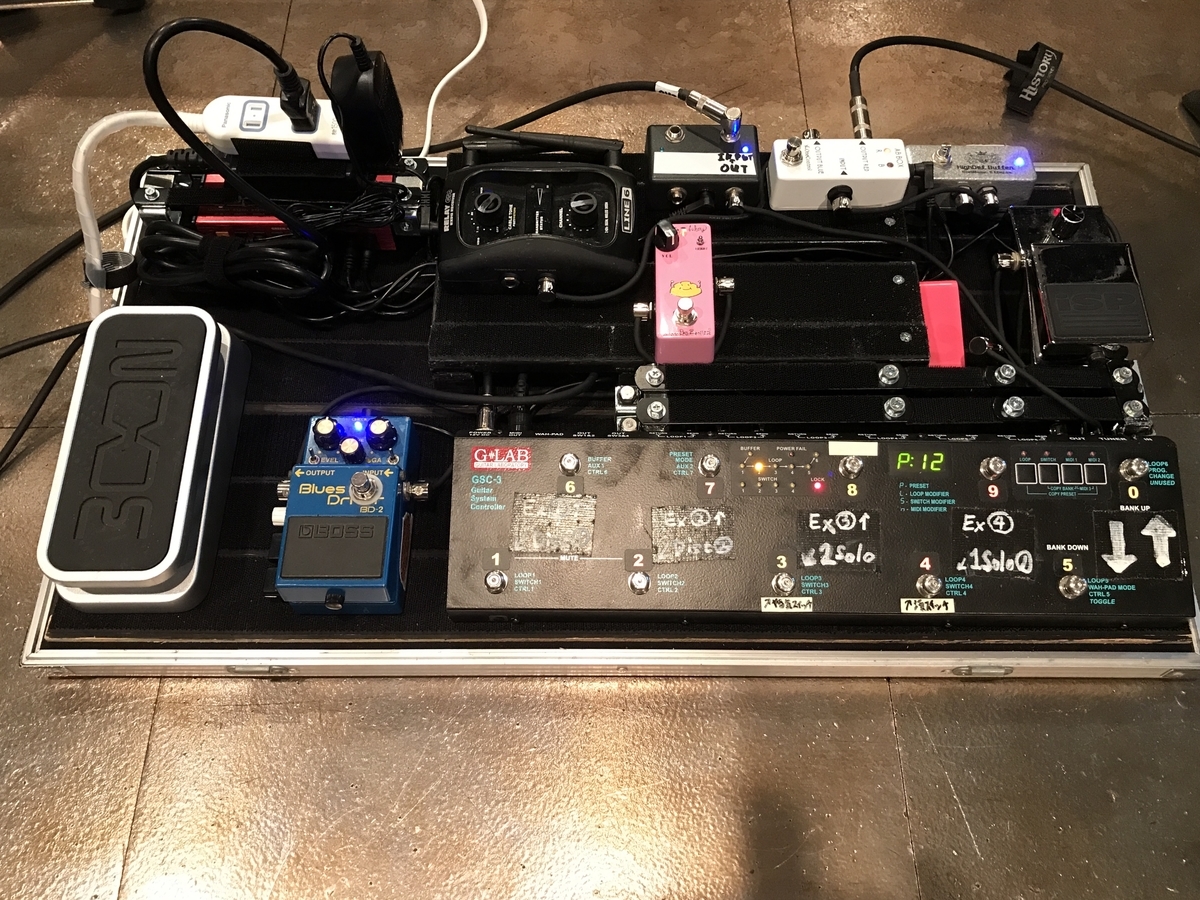

■肝心の足元は…

一通りギターアンプエフェクターを同じ位置に積み上げたおかげか、

普段ライブに出演する時の足元はGSC-3とエクスプレッションペダルのみに。



f:id:shadowskill_g:20170210130650j:plain



これにより、ギターアンプ周りをライブハウスのリハ前までに組み立て、

リハ/本番開始前に足元から以下の計2本を繋げれば

セッティングを完了できるようになった。

  • マルチエフェクターに挿すMIDIケーブル×1
  • エクスプレッションペダルからのケーブル×1



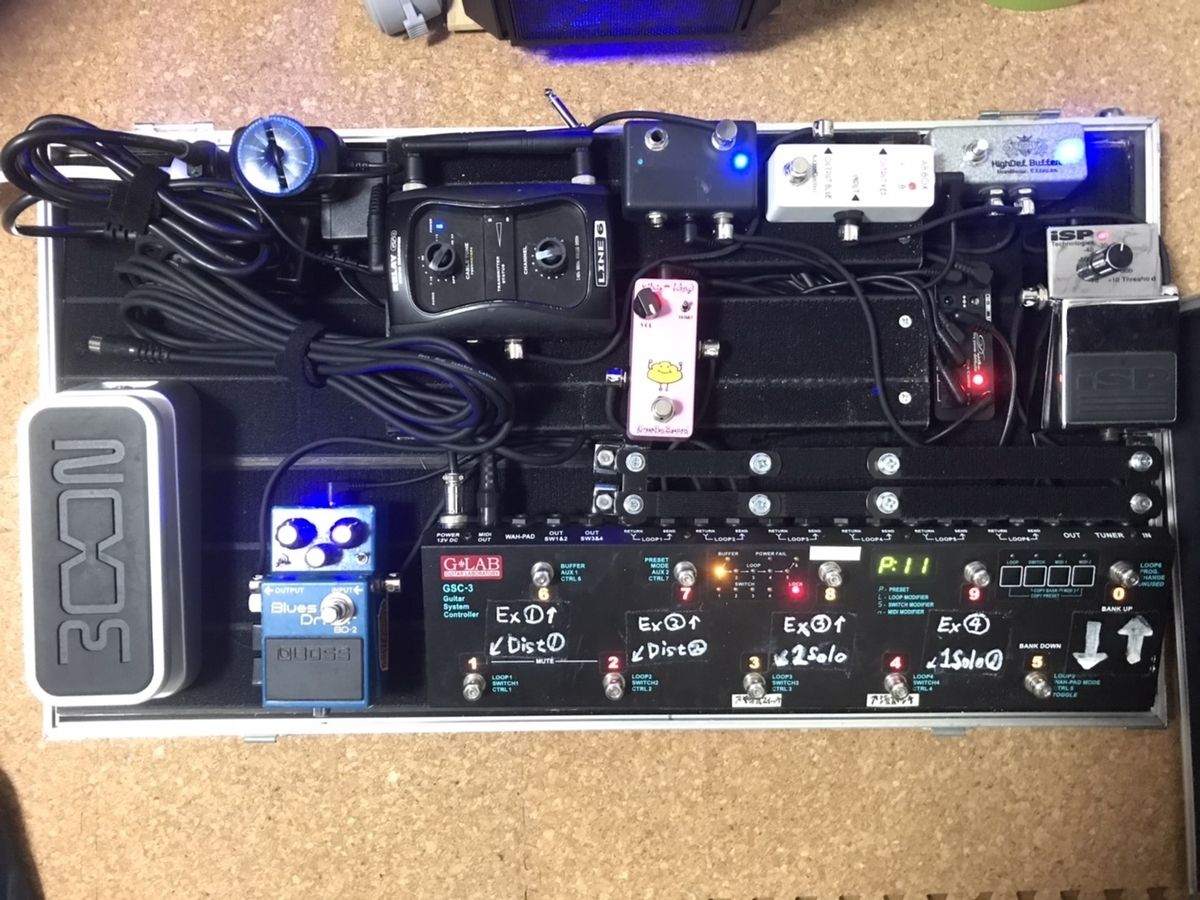

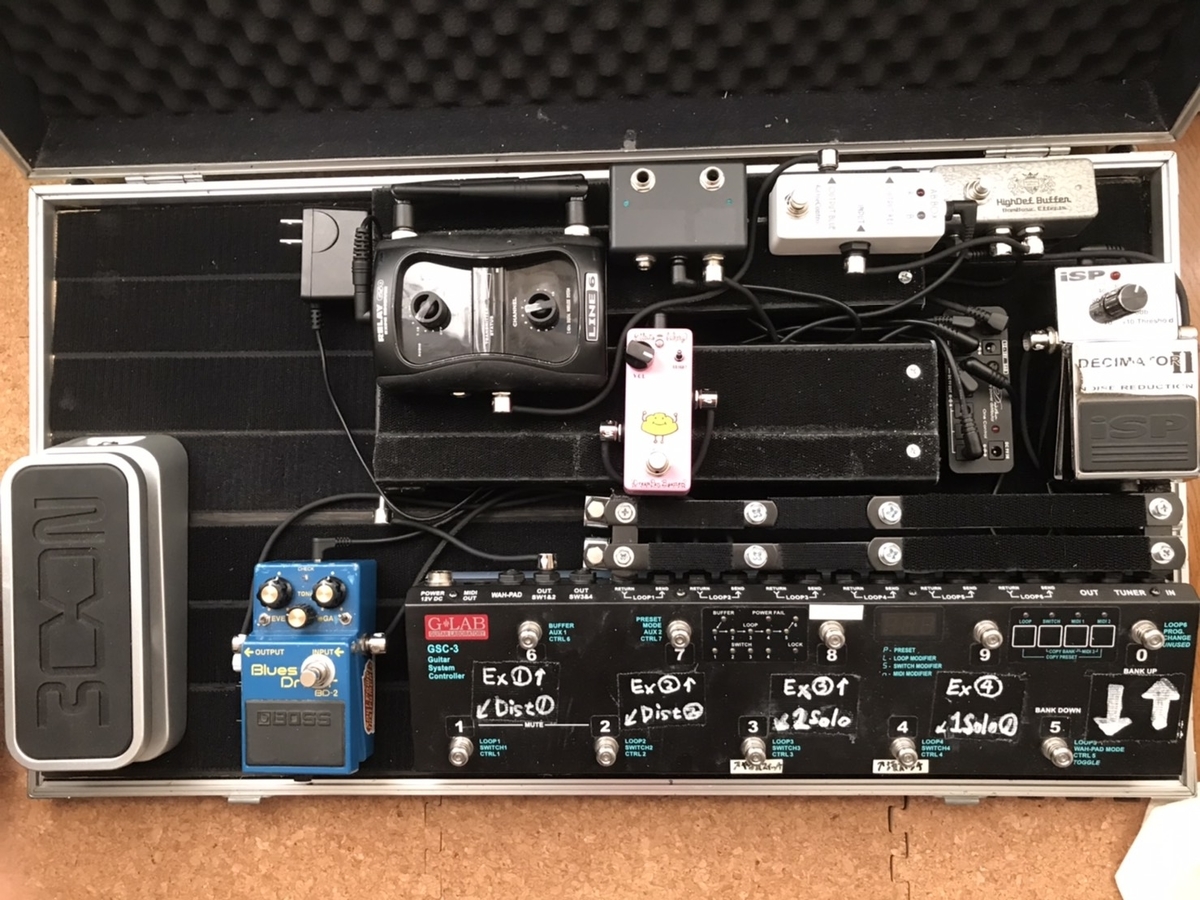

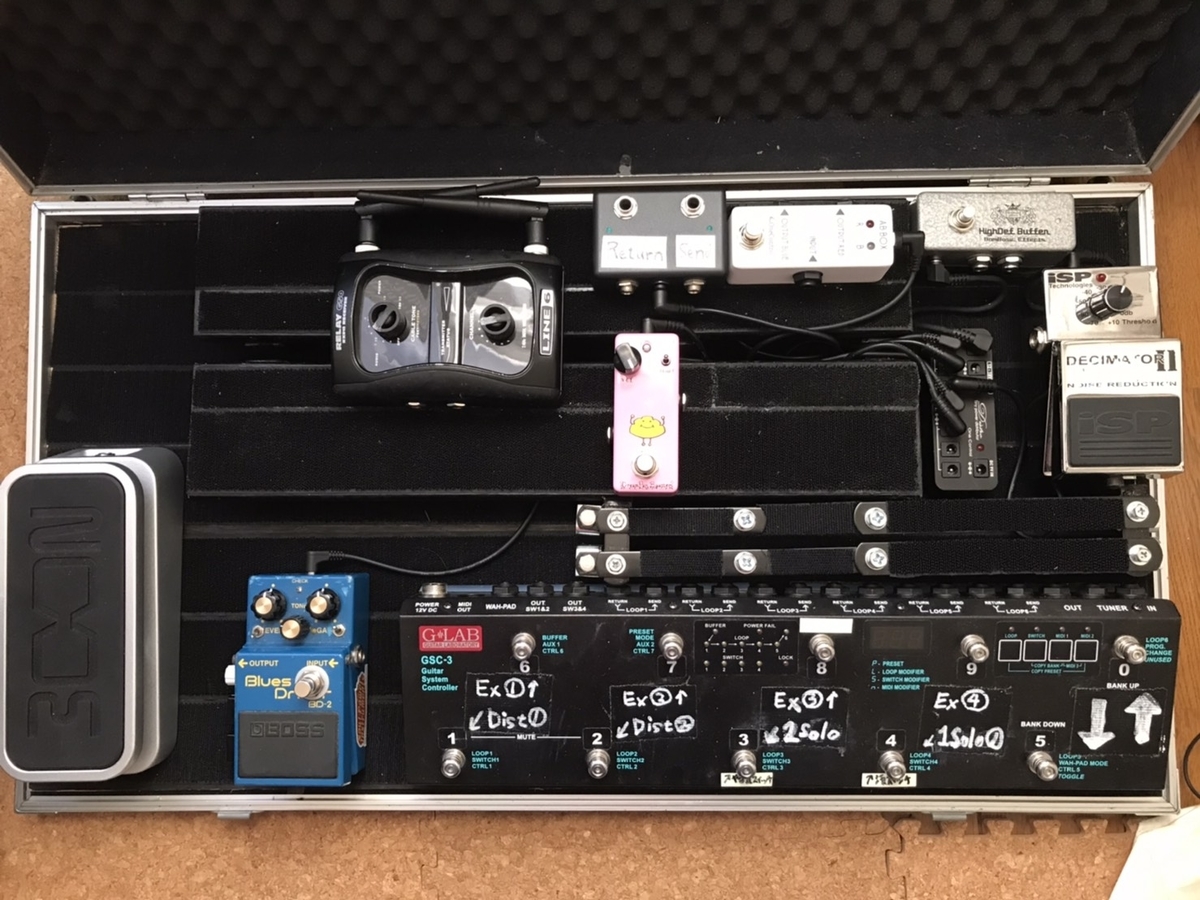

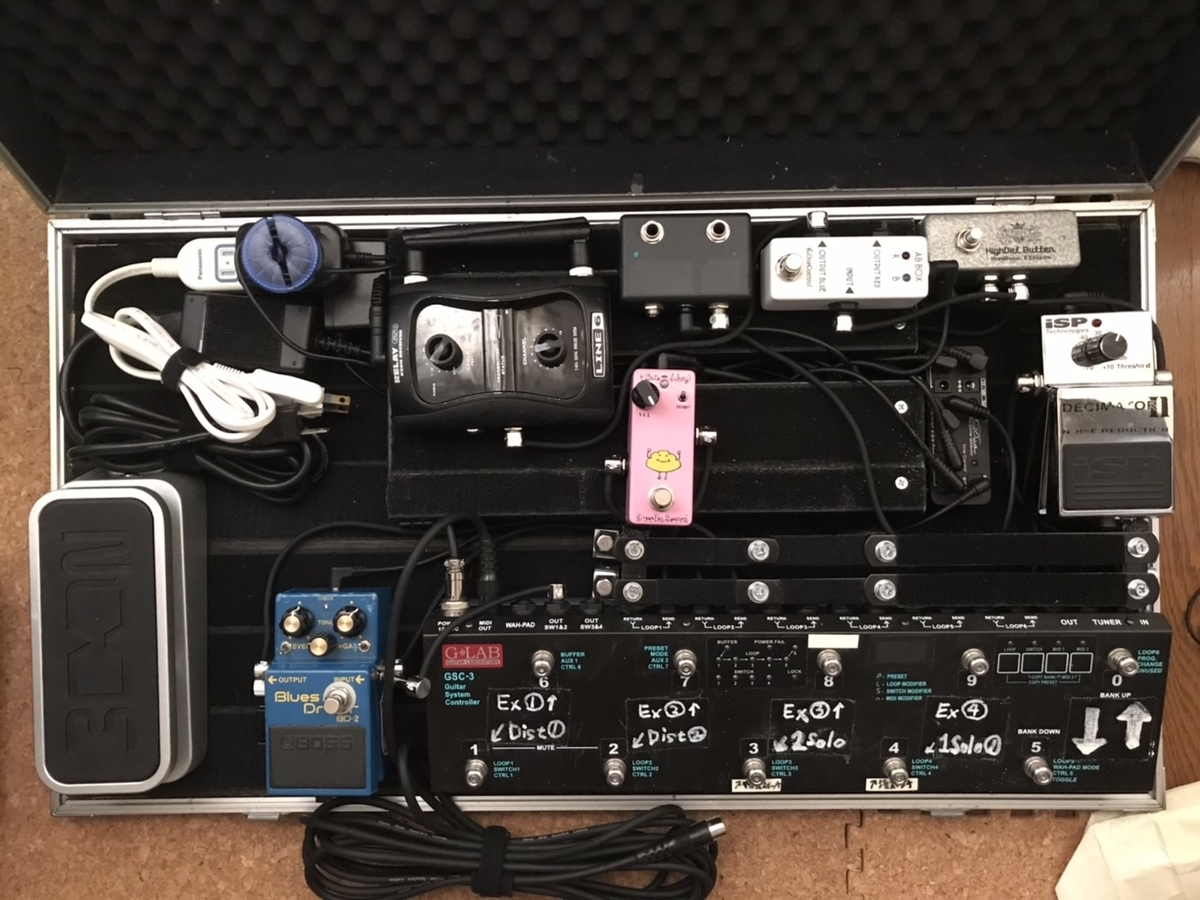

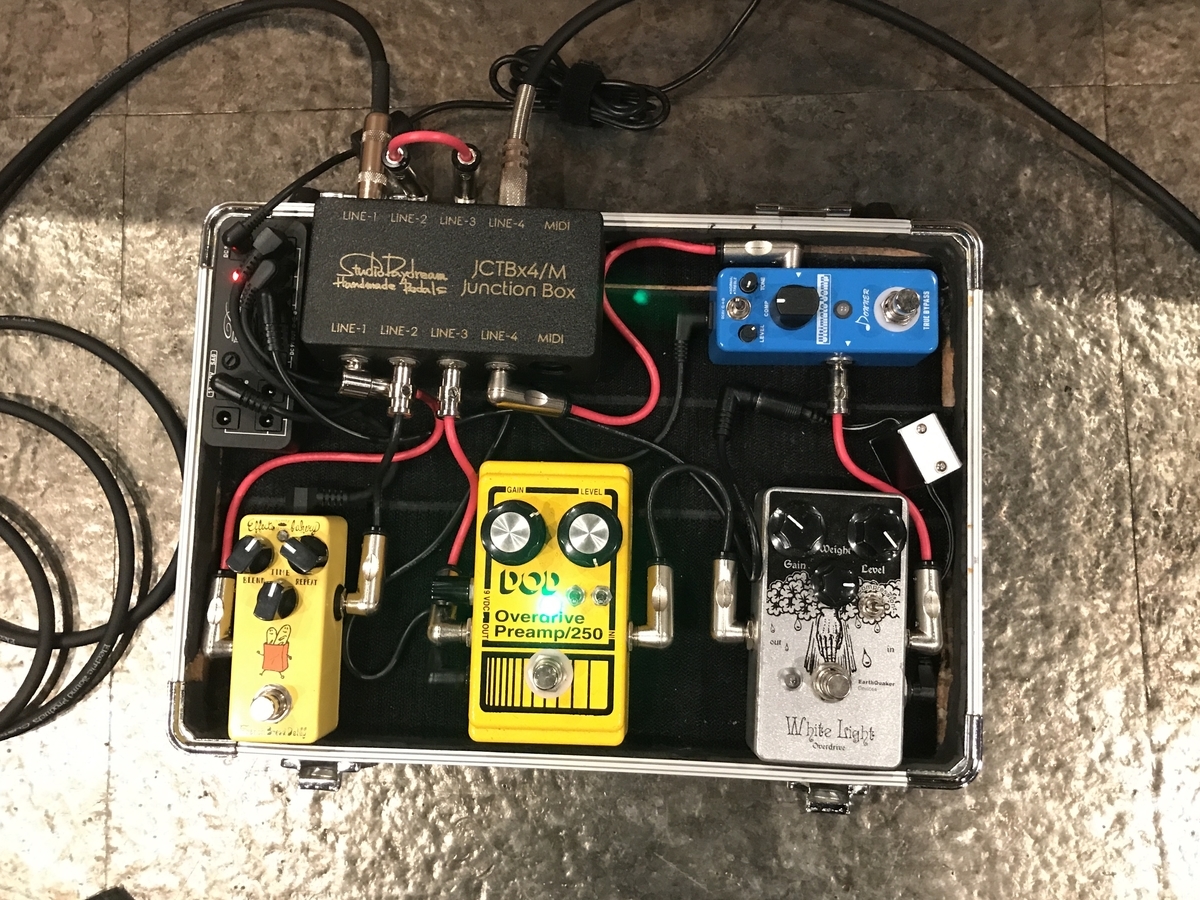

■ラックケースはペダルボード丸ごと入ってる

ペダルボードはフルセットでライブできない時や

電車移動のリハでも持ち出せるよう、

赤枠部分のようにラックケースへそのまま収納している。

マジックテープで留めているだけ。

f:id:shadowskill_g:20170210124252j:plain



最近と時期は異なるが、自宅でフルセットのサウンドチェックをすると、

おおよそこんな見た目に。

1発キャビとラックケースの高さが違うもんで、少し傾いてる。

↓

f:id:shadowskill_g:20170210122257j:plain



下記の記事でも機材整理できていなかったところから、

今の構成にやっと落ち着けそう。

shadowskill-g.hatenablog.com



「とりあえず」最近はこんな機材でバンド活動に参加しとります。



あとは何ができるだろうか。

・モノラル→ステレオ出力に変える

MIDIフットコントローラーをGSC-3から変える

・キャビを足す

くらいか?でももうやらんだろうな。



続く。



○バンド関連

MECHANICAL TEDDY official HP

mechanicalteddy.com

最新アルバム
HAPPY DEAD CORSTERトレーラー


アルバム購入はこちら



FANTOM Twitter


○自分関連

Twitter





2/4のライブ後記

バンド活動

MECHANICAL TEDDYで先週末にライブやってきました。



バンドのオフィシャルブログに記事を上げてあるので、

当日の様子は↓からどうぞ。

mechanicalteddy.com



そろそろ機材も長い間思い描いてた構成になってきたんで、

そのうちまとめてみようかな。

まぁ気の向いた頃に。



では。



○バンド関連

MECHANICAL TEDDY official HP

mechanicalteddy.com

最新アルバム
HAPPY DEAD CORSTERトレーラー


アルバム購入はこちら



FANTOM Twitter


○自分関連

Twitter





エフェクターの話 ~DOD FX86 Death Metal~

エフェクター

好きなように生き、好きなように書く
IT傭兵兼週末ギター弾きの落書帳。



今回も歪み系エフェクター

めちゃくちゃドぎついディスト―ション。



DOD FX86 Death Metal

赤と黒のいかつい見た目。

名前が潔い。デスメタルとは。

高校生の時、千葉駅前の山野楽器で購入。







http://blogimg.goo.ne.jp/user_image/2c/f8/ab5382fb014fbfa8e9219f3051ee88ac.jpg



音はこんなん。

www.youtube.com



■ツマミの名前が秀逸

ついてるツマミの名前がいとおかしだったので、

今も憶えている。

左からR.I.P. (Level)、 Guts (Low)、 Pain (Mid)、 Scream (High)

R.I.P.で音量調整、
Guts、Pain、ScreamがEQで、

音色補正に使う。



Screamは9時より下でないと、マイルドにならかったような。

どのツマミも可変幅は広かったな。



■Gainは固定

歪みの量は調整できない。



ギター側のボリュームノブか、

Guts、Pain、Screamの量で調整すると、そこそこ角がとれた音になる。



昨今のロックシーンにマッチするハズもなく、

ライブの現場に持ってったことは無かったな。



共演したバンドでも、これ一つで音作ってる人見たことなかったなー。



でもこれ1つでメタルしたら面白そうだし、

BOSSのMetal Zoneを試して、あーでもないこーでもないと音決めるのに

困るときは、使ってもいいかも。

中古なら2,000~買えそう。



今ではDigitechから同名のペダルが売ってる。



続く。



○バンド関連

MECHANICAL TEDDY official HP

mechanicalteddy.com

最新アルバム
HAPPY DEAD CORSTERトレーラー


アルバム購入はこちら



FANTOM Twitter


○自分関連

Twitter





機材の話 〜MIDIで一発切替〜

エフェクター

好きなように生き、好きなように書く
IT傭兵兼週末ギター弾きの落書帳。



このシリーズしばらくやってなかったので、久しぶりに。



5ループでエフェクターを制御した時に発生した問題を改善するため、

落ち着いた先の機材の話。



ループに入れていたペダルはとっかえひっかえしたものの、

だいたいこれで決まったかって頃。

2012年以降はこのレイアウトでエフェクターを組んで、

ギターアンプのSend/Returnループに接続していた。



MIDIコントローラー兼ループスイッチャーで色々切替える

f:id:shadowskill_g:20170116201935j:image



 左下に新しいスイッチャー。

Soulpower Instruments The Fiveの代わりにG-LAB GSC-3を投入。



主な機能は、以下2点。

・上部に配置したエフェクターのON/OFF制御

MIDIに対応する3台までのギターアンプエフェクターのチャンネル、プリセット切替



ただし所有していたギターアンプMIDIに対応していなかったため、

MIDIケーブルで直接つなげられなかったことから、

↓も追加。



RJM Mini Amp Gizmo

http://www.rjmmusic.com/wp-content/uploads/2015/08/mag-ad.jpg

MIDIの信号を受けて、MIDIに対応していないギターアンプ

チャンネルやモードを切り替える機材である。



当時MIDIで制御を始めたのはギターアンプだけだった。



数か月後に MIDI対応ループにOverDrive系ペダルを仕込み、

ON/OFF切替や、

f:id:shadowskill_g:20170117161659j:image



数年後に買うことになるラックマルチエフェクターのプリセット切替にも使えたので、

重宝している。



だがしかし、

この後も問題は残った。



・Send/Returnループを使う都合上、ステージ前のエフェクターボード⇔ステージ奥のアンプ間をつなぐケーブルが2本余分に必要であること



・空間系エフェクター探しの旅に終わりが見えなくて、エフェクターボードが重みを増したこと



このままではセッティングに時間がかかってしまうので、

何とかしたいところ。

というわけで、この後ケーブルのとり回し第一に、

機材を減らす動きが始まる。



この後どうなったのか。

続く。
